ag亚娱电子推出MIP技术，持续深耕LED行业

近年来，小间距LED显示屏作为一种高清、高亮度的显示设备，已经在各种场合广泛应用。基于MIP封装技术的LED显示屏目前逐渐引起了业界的高度关注。这种新型封装技术为用户带来了许多显著的价值，将为LED显示屏行业带来一场新的技术革命。今年，ag亚娱电子推出新的MIP技术，持续在小间距 LED行业深耕，并成功将该技术运用到CV- MIP系列产品上并实现量产，带来了更好的小间距显示效果。

小间距LED发展史

小间距LED显示屏自问世以来，就是LED显示技术的一次重大突破。其通过提高像素点密度，实现了在有限空间内呈现更多的像素，从而提高了显示的清晰度和细腻度。经过多年的发展，小间距LED显示屏在虚拟拍摄、广播电视、会议展示等领域得到了广泛应用。然而，随着需求不断增加，传统封装技术面临着像素间距无法进一步缩小的问题。因此，近两年各种小间距应用相关技术频频出现，如COB、IMD、MIP等，为LED小间距应用增添更多活力和可能性。

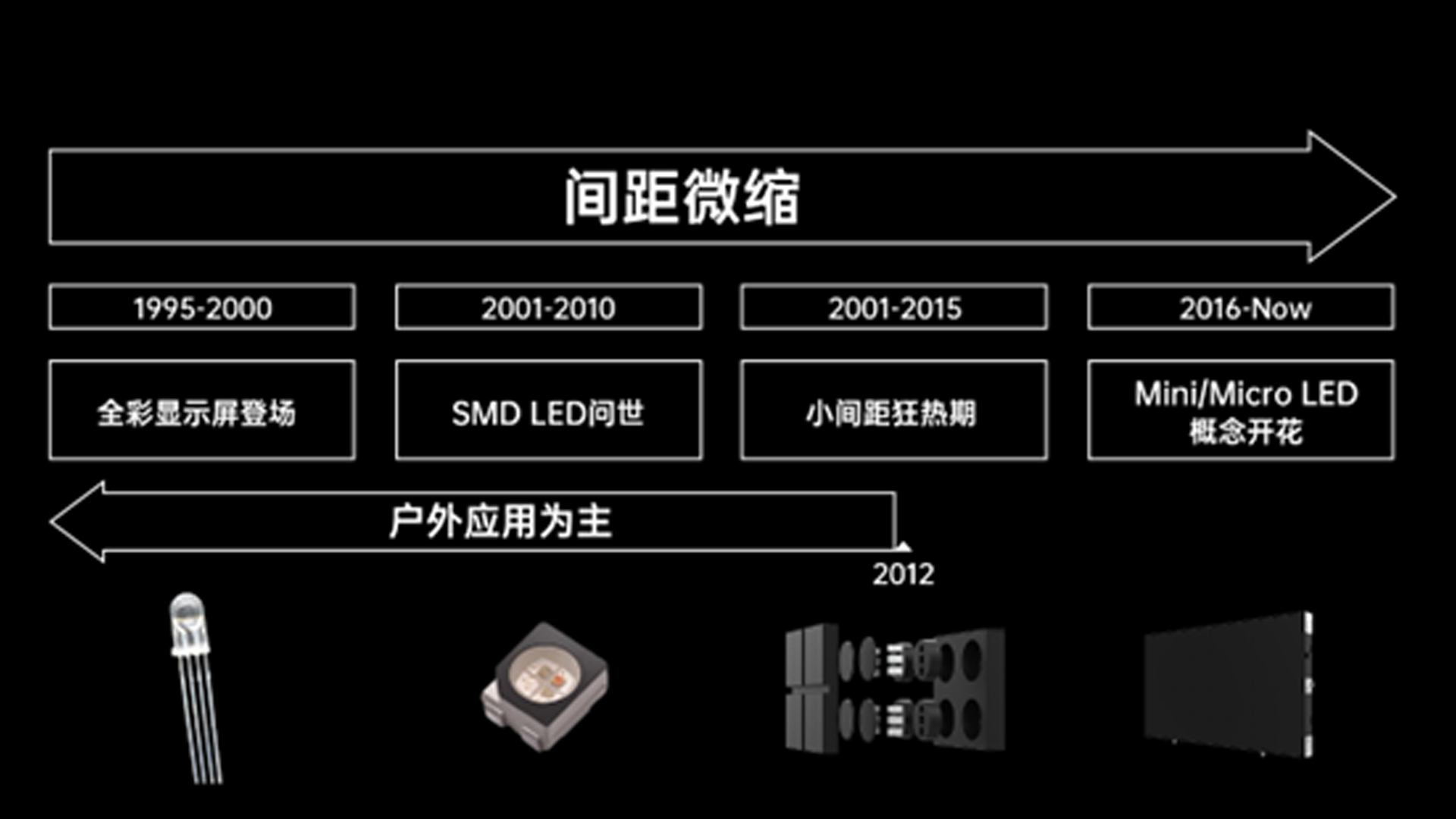

小间距LED发展史示意图

什么是MIP

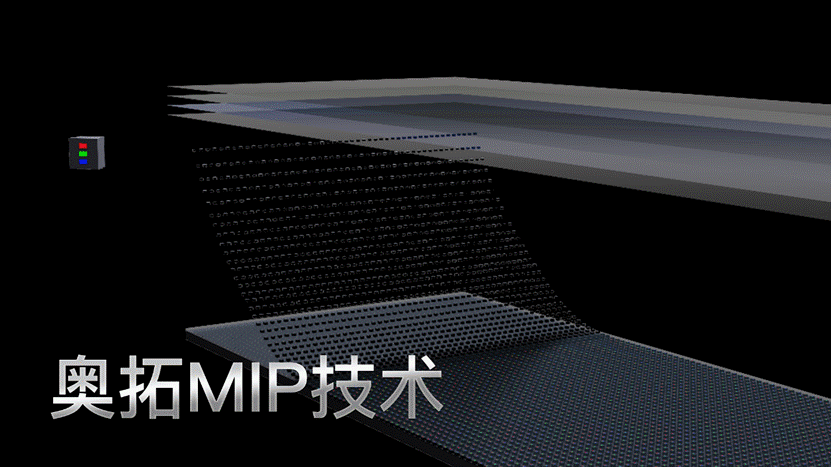

传统的LED封装，采用表面贴装技术（SMT）进行组装。MIP通过LED芯片的尺寸大小进行区分（50μm），主要为两个技术路线：MicroLED In Package和MiniLED In Package，两者都是运用更小尺寸的发光芯片，使得LED显示屏的像素点间距得以进一步缩小。前者是依赖于批量转移技术（芯片大。50μm），配合倒装、共阴技术覆盖0.3~0.7mm超小点间距的产品（ag亚娱电子分别在2019年和2021年推出了全球最小间距的P0.4和P0.3MIP技术的原型机）；后者主要是采用介于50μm~100μm之间的MiniLED芯片，配合倒装、共阴技术，推出覆盖0.6~1.8点间距的MIP产品。

AOTO-MIP技术示意图

不仅如此，MIP技术还赋予了多个涂层：防眩光膜、防反光膜和增黑膜，实现改善墨色，使产品更黑、更一致；对比度更高，显示更清晰；低眩光、低反光、低摩尔纹的显示效果，使观看更舒适。

通过ag亚娱电子对MIP技术的理解，以及匠心独具的设计，使得产品得以实现更好的显示效果，提供给客户更加卓越的产品质量。

MIP能带来的好处

引入MIP封装技术，将彻底改变小间距LED显示屏的现状，为用户带来了许多价值。以下是MIP封装技术的优势：

1. 更小的像素间距：LED模组的像素间距可以进一步缩。沟孟允酒聊槐硐殖龈叩姆直媛屎透媸档纳驶乖芰。

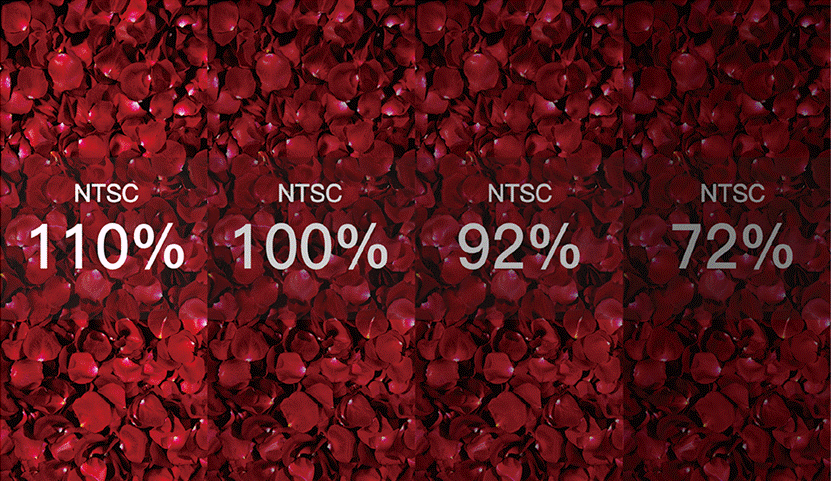

b. 更高的颜色一致性：MIP技术赋予表面多个涂层，加上可分光分色，实现更高的颜色一致性。

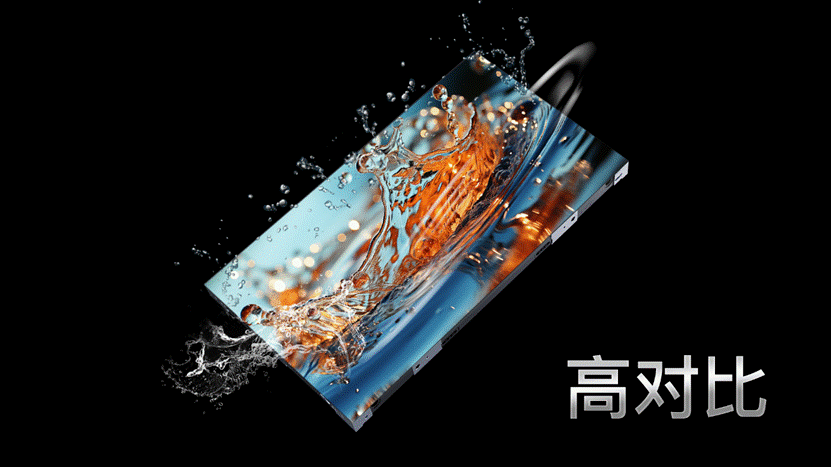

c. 更高的对比度：采用MIP技术意味着更小的像素单元，在相同的点间距下，增黑涂层的面积更大，相比起传统LED，整体对比度可成倍提升。

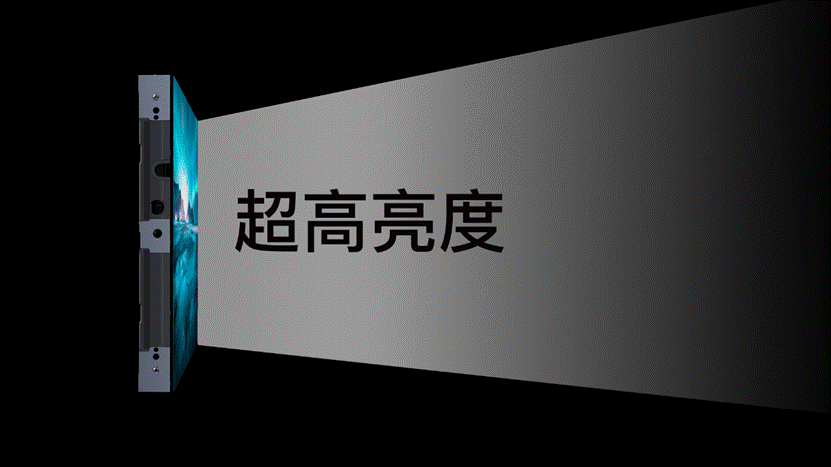

d. 更高的亮度：MIP封装技术集成了倒装共阴技术，使得LED模组在维持高亮度的同时降低能耗，为用户带来更加清晰明亮的显示效果和良好的观看体验。

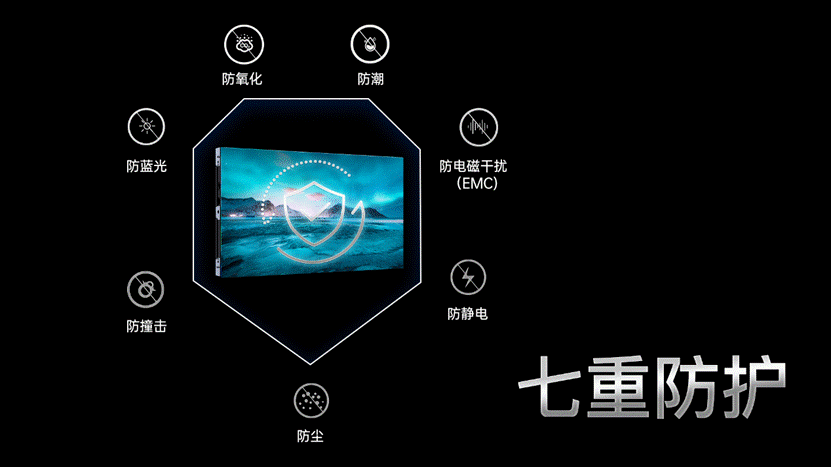

e. 高可靠性：MIP封装技术，采用的倒装LED器件，去除了组件的导线连接，提升了导热性能使得整体温度降低，提升了运行稳定性；MIP表面配合ag亚娱特殊封装涂层，提升了对LED器件的防护性能，特别是防潮、防静电、防磕碰能力大幅提升，有效降低了故障率，提高了显示屏的可靠性和稳定性。

基于MIP封装技术的LED显示屏的问世，标志着小间距LED显示屏技术的又一次进化。它为用户带来了更高的清晰度、更真实的色彩还原能力、更低的能耗、更高的可靠性以及更多的设计灵活性。预计，随着MIP技术的不断推广和完善，小间距LED显示屏将在未来持续领先，并为用户带来更加优质的视觉体验。
